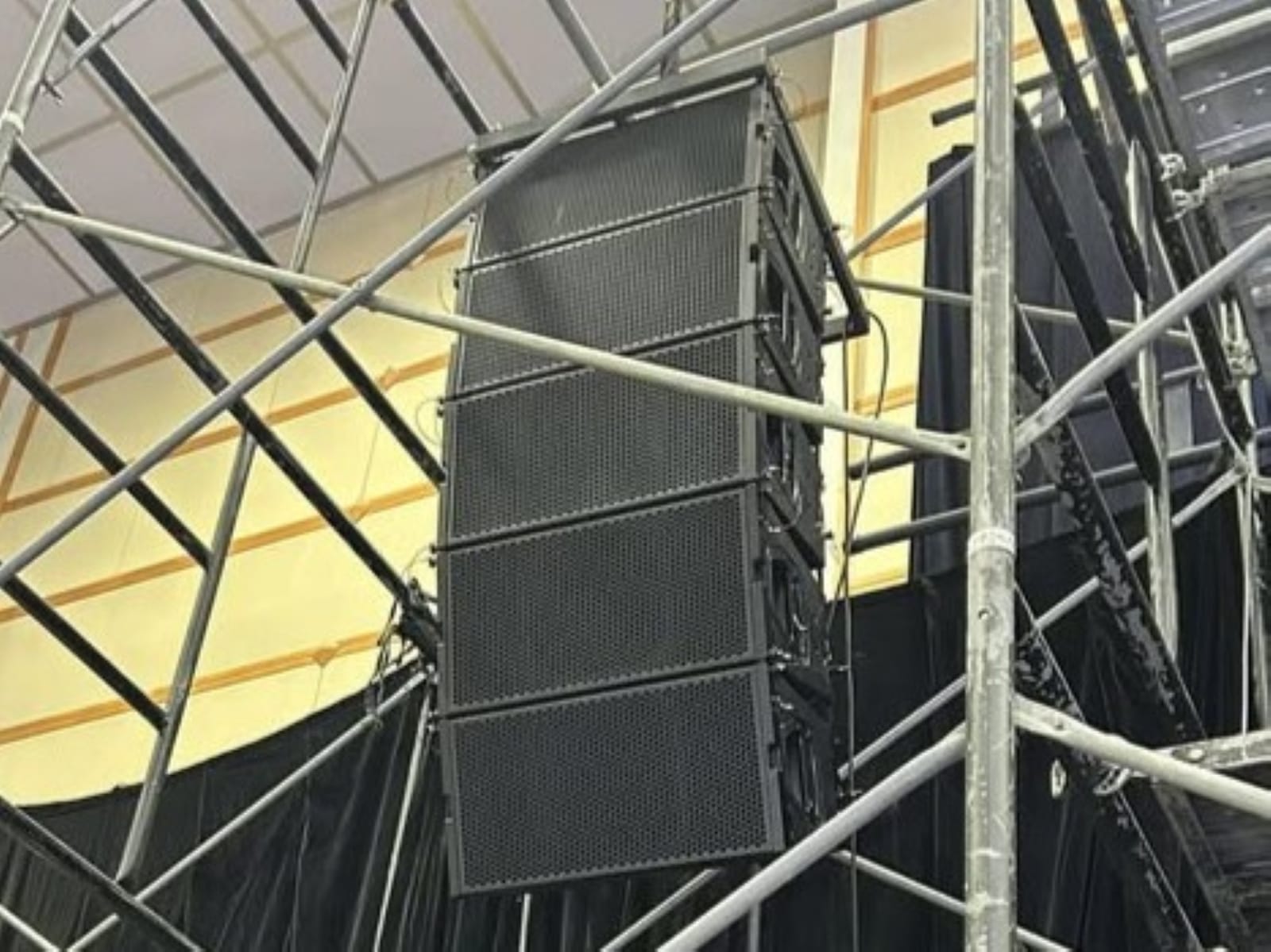

【ラインアレイスピーカーの使い方】音響のプロが教える最適な設置方法
ラインアレイスピーカーの使い方と設置方法をマスターしてプロの音響空間を実現!
ラインアレイスピーカーは、音響のプロが選ぶ高性能なスピーカーシステムです。本記事では、ラインアレイスピーカーの基本から最適な設置方法まで、効果的な使い方を解説します。

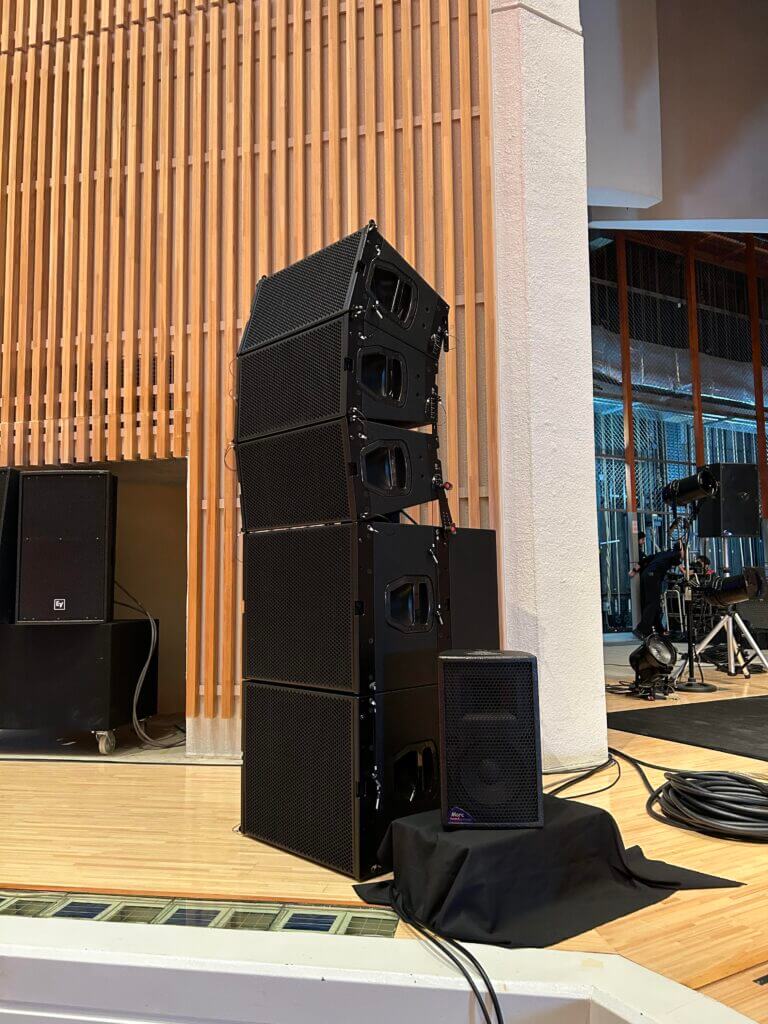

ラインアレイスピーカーの基本

ラインアレイスピーカーは、複数のスピーカーユニットを垂直または水平方向に配列した革新的な音響システムです。このスピーカーの特徴は、狙った方向に明瞭で均一な音を届ける能力にあります。
従来のスピーカー(点音源)との主な違い
音の広がり方
- 従来型:球面上に全方向へ広がる
- ラインアレイ:円筒状に特定方向へ広がる
音圧レベルの減衰
- 従来型:距離が2倍で6dB減衰
- ラインアレイ:距離が2倍で3dB減衰
環境の影響
- 従来型:壁や天井からの反射の影響を受けやすい
- ラインアレイ:室内構造や環境の影響を受けにくい
ラインアレイスピーカーのメリット
- 距離による音量低下が少ない
- 正面から音を届けやすい
- ビームコントロールによる視聴エリアの設定が可能
このように、ラインアレイスピーカーは音響技術の進化によって生まれた、より効果的で制御しやすい音響システムです。大規模な会場から小規模なイベントまで、様々な場面で活用されています。

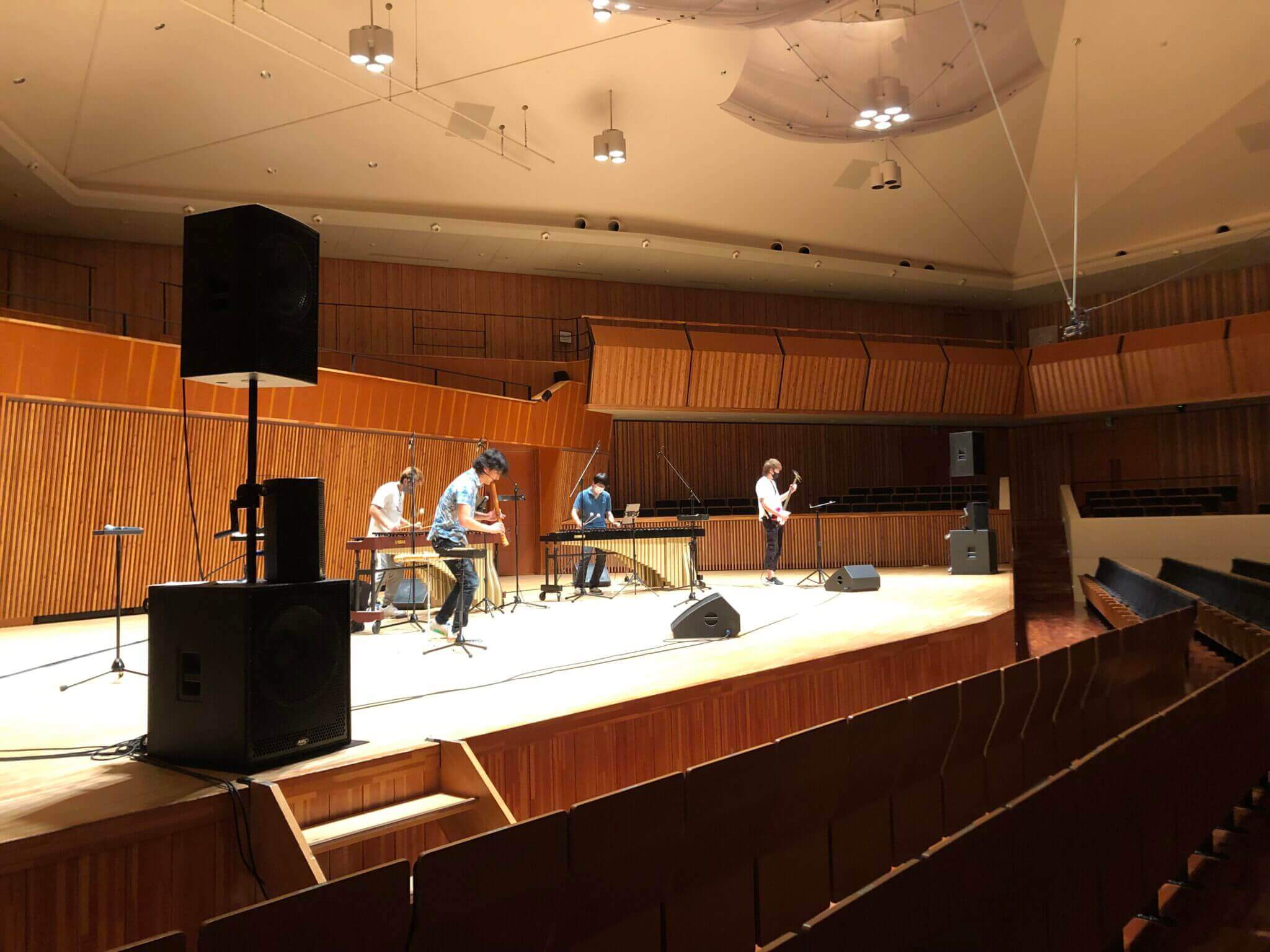

最適な設置場所の選定

会場の音響特性の理解
ラインアレイスピーカーを効果的に設置するためには、会場の音響特性を十分に理解することが不可欠です。音の反射や吸収、残響時間などの要素が音の伝わり方に大きく影響します。
会場の形状・素材
まず、会場の形状や素材を確認しましょう。
- 天井の高さと形状
- 壁面の材質(コンクリート、木材、ガラスなど)
- 床の材質(カーペット、フローリングなど)
- 客席の配置と素材
これらの要素によって、音の反射や吸収の特性が変わってきます。例えば、コンクリートの壁面は音を強く反射しやすく、カーペットの床は音を吸収しやすい傾向があります。
残響時間
次に、会場の残響時間を把握することが重要です。残響時間が長すぎると音が濁り、短すぎると音が乾いた印象になります。
一般的な目安として、以下のような残響時間が挙げられます。
- スピーチ:0.8~1.2秒
- クラシック音楽:1.5~2.2秒
- ロック音楽:1.0~1.5秒
会場内の音圧分布
また、会場内の音圧分布も重要です。客席の前後や左右で音圧レベルに大きな差が出ないよう、スピーカーの配置や角度を調整する必要があります。
これらの音響特性を理解したうえで、ラインアレイスピーカーの設置位置や角度を最適化すると、クリアで均一な音響空間を作り出すことができるのです。
観客エリアのカバレッジを考慮する
ラインアレイスピーカーを効果的に設置するには、観客エリア全体をカバーする音響設計が重要です。
音の到達範囲を把握する
まず、会場の図面を用意し、スピーカーの設置位置から観客エリアまでの距離を測ります。ラインアレイスピーカーの特性上、遠距離まで均一な音圧で届けられますが、会場の形状によっては死角が生じる可能性があります。
垂直カバレッジを調整する
ラインアレイスピーカーは、垂直方向の指向性を調整できます。以下の表を参考に、観客エリアに合わせて適切な角度を設定しましょう。
観客エリアの奥行き | 推奨される垂直カバレッジ角度 |
---|---|
30m以下 | 30~40度 |
30~50m | 40~60度 |
50m以上 | 60~90度 |
水平カバレッジを確認する
ラインアレイスピーカーの水平指向性は固定されていることが多いため、会場の幅に応じて複数のスピーカーを並べる必要があります。一般的に、1台あたり100度程度の水平カバレッジを持つので、会場の幅に合わせて必要な台数を計算します。
シミュレーションソフトを活用する
音響シミュレーションソフトウェアを使用すると、より正確なカバレッジ予測が可能です。ツールをもとに音圧分布や周波数特性を視覚化し、最適な設置位置を決定しましょう。
観客エリア全体に均一な音響体験を提供するためには、これらのポイントを押さえた綿密な計画が不可欠です。会場の特性を十分に理解し、適切なカバレッジ設計を行うことで、ラインアレイスピーカーの性能を最大限に引き出すことができます。
反射音と干渉の回避
ラインアレイスピーカーの設置では、反射音と干渉の回避が重要です。音の明瞭性を保つためには、以下の点に注意が必要です。
反射面の特定
- 天井
- 壁面
- 床面(特に硬質な素材の場合)
スピーカーの角度調整
- 聴衆に向けて直接音を届けるよう角度を設定
- 天井や壁への音の反射を最小限に抑える
会場の音響処理
- 吸音材の設置:反射の多い場所に吸音パネルを設置
- 拡散体の利用:音を均一に拡散させる
ラインアレイの特性活用
- 垂直方向の指向性を利用し、天井や床からの反射を抑制
- 水平方向に均一な音圧分布を作り、壁面からの反射を最小化
スピーカー同士の干渉回避
- 適切なスピーカー間隔の確保
- 位相の調整による干渉の最小化
これらの対策を適切に行うことで、クリアで明瞭な音響環境を実現できます。会場の特性に応じて、最適な設置方法を選択することが重要です。

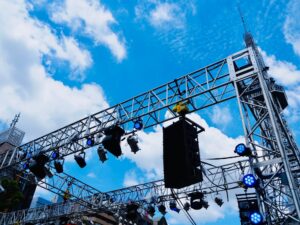

屋外ステージでの活用法
屋外ステージでラインアレイスピーカーを活用する際は、コンパクトなシステム構築と省スペース設置が重要です。また、音質と音圧のバランスを適切に調整することで、より効果的な音響空間を創出できます。
コンパクトなシステム構築のコツ
屋外では、天候や周辺環境の影響を受けやすいため、機動性の高いシステムが求められます。例えば、以下のような構成が効果的です。
- メインスピーカー:中型ラインアレイ4~8台
- サブウーファー:18インチユニットのサブロー4~8台
- フロントフィル:ポイントソーススピーカー2~4台
この構成により、幅広い周波数帯域をカバーしつつ、素早い設営・撤収が可能になります。
省スペース設置のテクニック
限られたステージスペースを有効活用するために、以下のテクニックをチェックしましょう。
フライングフレームの活用
専用のフレームを使用し、スピーカーを効率的に吊り下げます。
スタッキングオプションの利用
地面設置時は専用フレームでサブウーファー上にラインアレイを積み重ねます。
ケーブル類の整理
ワイヤレスコントロールシステムを導入し、配線を最小限に抑えます。
音質と音圧のバランス調整
屋外では反射音が少ないため、直接音の質と量が重要になります。以下の調整を行いましょう。
高域の増強
屋外での高域の減衰を考慮し、2~4kHz帯域をやや持ち上げます。
低域の調整
風の影響を受けやすい低域は、80~100Hz付近でカットオフを設定します。
音圧分布の均一化
ラインアレイの角度とカーブを適切に設計し、観客エリア全体に均一な音圧を届けます。
これらの方法を組み合わせることで、屋外ステージでもクリアで力強い音響を実現できます。
プロ品質の音響を実現するために
ラインアレイスピーカーの適切な設置は、プロフェッショナルな音響空間の創出に不可欠です。本記事で解説した会場の音響特性の理解、観客エリアのカバレッジ考慮、反射音と干渉の回避、そして屋外での活用法など、各要素を総合的に考慮することが重要です。これらの知識を活かし、音響シミュレーションソフトウェアの活用や専門家との連携を図ることで、より効果的な設置が可能となります。
最適な設置方法を追求することで、ラインアレイスピーカーの性能を最大限に引き出し、聴衆に感動を与える高品質な音響体験を提供できるでしょう。
